關于LNG低溫儲罐有幾種儲存形式你知道嗎？

目前，國內外常用的LNG低溫儲罐有常壓儲存、子母罐帶壓儲存和真空罐帶壓儲存三種形式。

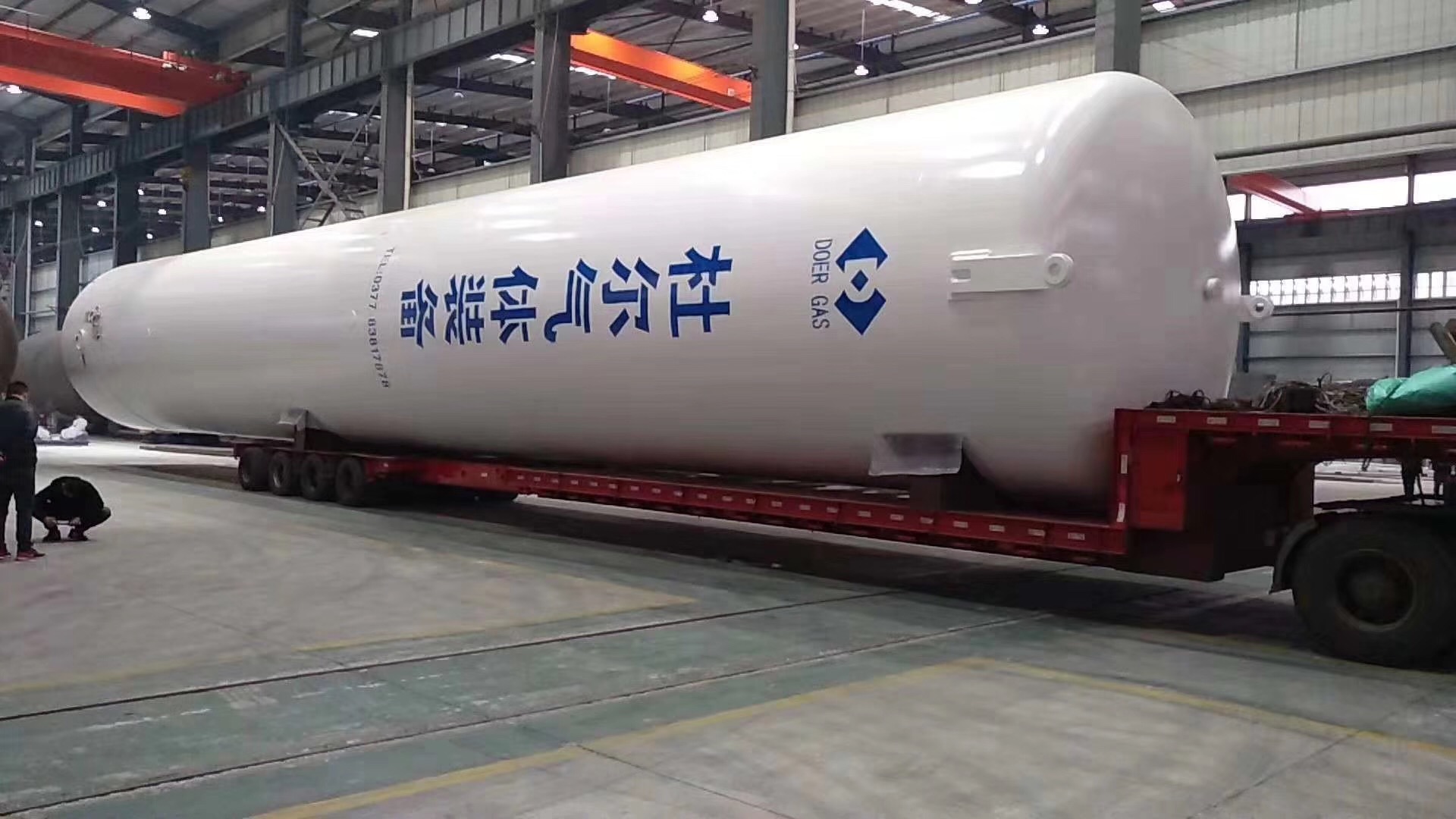

（1）真空罐：真空罐為雙層金屬罐，內罐為耐低溫的不銹鋼壓力容器，外罐采用碳鋼材料，夾層填充絕熱材料，并抽真空。真空罐是在工廠制造試壓完畢后整體運輸到現場。LNG 總儲存量在1000m3以下，一般采用多臺真空罐集中儲存。

（2）子母罐：子母罐的內罐是多個耐低溫的不銹鋼壓力容器，外罐是一個大碳鋼容器罩在多個內罐外面，內外罐之間也是填充絕熱材料，夾層通入干燥氮氣，以防止濕空氣進入。子母罐的內罐在工廠制造、試壓后運到現場，外罐在現場安裝。

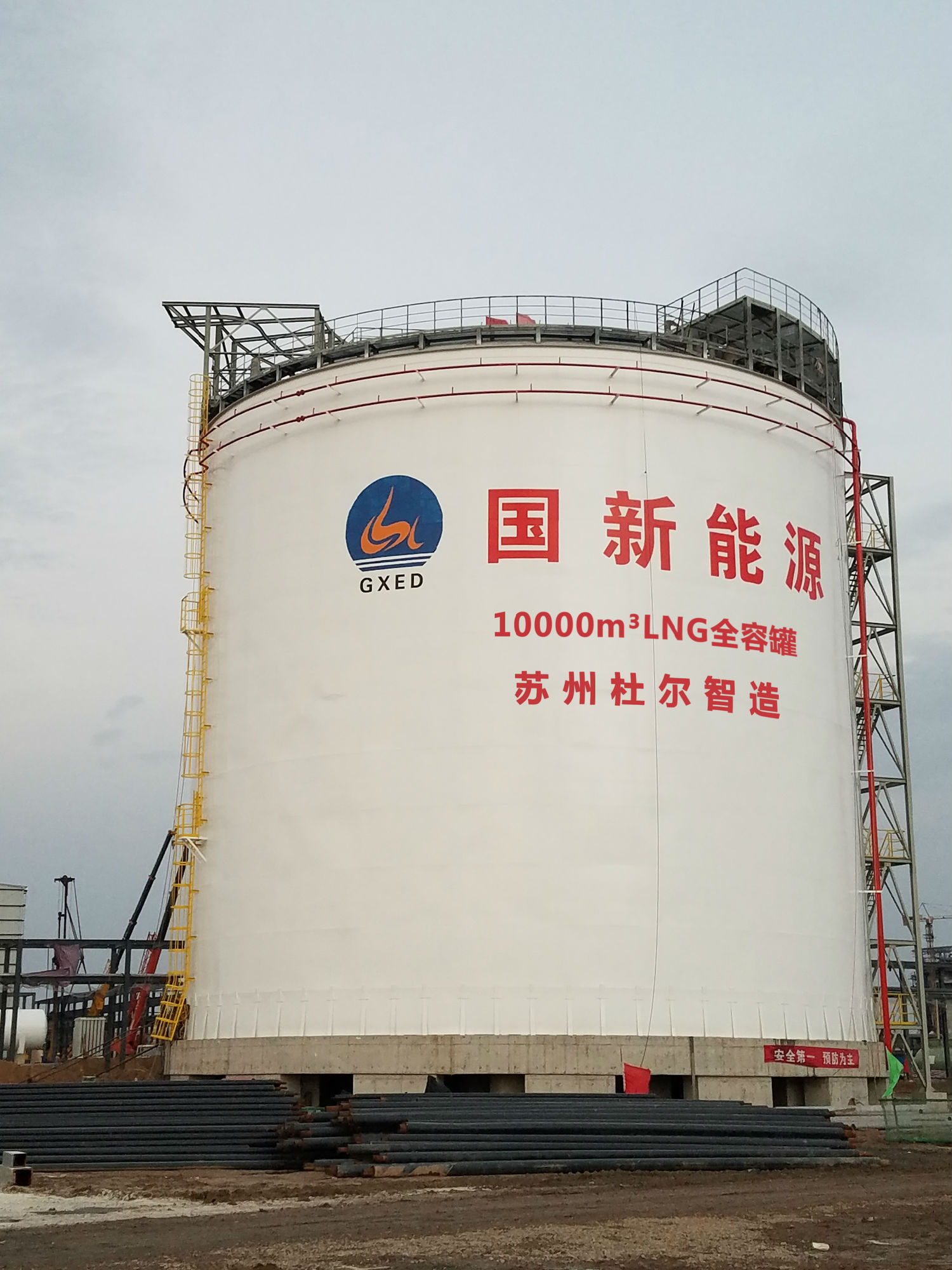

（3）常壓罐：常壓罐的結構有雙金屬罐，還有外罐采用預應力混凝土結構的；有地上罐，還有地下罐，20000m3以下的多為雙金屬罐。常壓罐的內外罐均在現場安裝制造，生產周期較長
