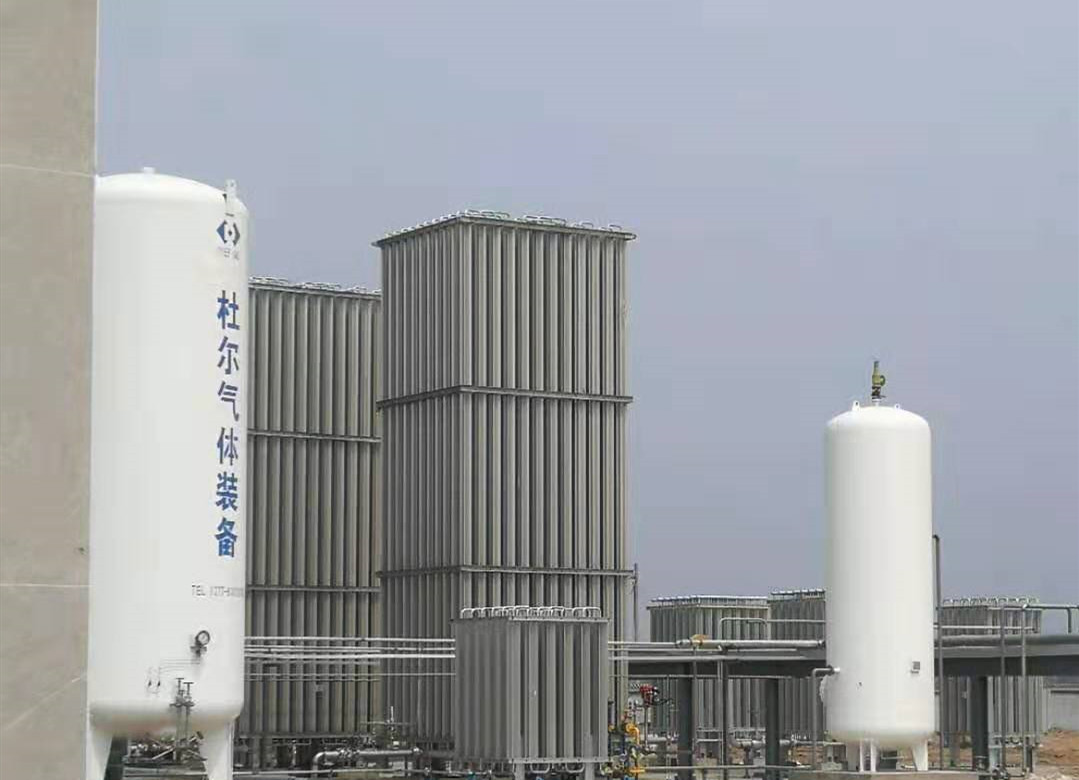

LNG系統空溫氣化器

1 LNG系統空溫氣化器前低溫工藝管道采用輸送流體用不銹鋼無縫鋼管(GB/T14976-2002),材質為06Cr19Ni10。其余常溫管道采用輸送流體用無縫鋼管，材質為16Mn、20#鋼（GB/T8163）或Q235B（GB/T13973-92），氣動控制閥門連接的氣路支管采用紫銅管∮6*1.5，總管采用無縫鋼管。

2 設備保溫及安裝需按供貨商要求，不保溫架空工藝管道外表面除銹后，刷防銹底漆兩道，調和面漆兩道（CNG系統不銹鋼管可不涂刷），其管道支座采用曲面槽滑動支座（詳見標準圖集97R403.003）；架空低溫管道保溫層，采用復合聚乙烯材料（CCPE）保溫，其支座采用聚氨酯管道支座，管道保溫層厚度為100mm。工藝管道3X、4X氣相管道及其支管的架空管道與支架間以聚四氟乙烯曲面板做滑動支座；架空熱水循環管道保溫，采用巖棉管殼，厚度為30mm，外包彩鋼板；埋地熱水管道采用“預制直埋保溫管”，保溫層材料為聚氨酯。

3 常溫工藝管道（PN≤1.6MPa）法蘭連接采用平焊鋼制管法蘭，材質為20#鋼；法蘭密封墊片采用柔性石墨復合墊片，墊片尺寸和配套法蘭密封面相對應；緊固件采用商品級螺柱、螺母，雙頭螺母為B級，性能等級8.8級，螺母采用Ⅰ型六角螺母性能等級8級；管件均采用無縫沖壓管件，材質為20#鋼，彎頭半徑為1.5DN。

4 LNG低溫工藝管道法蘭連接采用突面帶頸對焊鋼制管法蘭，材質為06Cr19Ni10；法蘭密封墊片采用金屬纏繞式墊片（06Cr19Ni10）；緊固件采用專用雙頭螺柱、螺母（06Cr19Ni10）；管件均采用無縫沖壓管件，材質為06Cr19Ni10，彎頭半徑為3DN。

5 工藝管道承插焊和角焊的焊縫表面采用液體滲透進行檢測，對接焊縫采用射線照相進行檢驗，焊口質量不低于Ⅱ，不銹鋼管道焊接焊縫探傷率為100%。
