關于20000m3LNG儲罐結構簡述

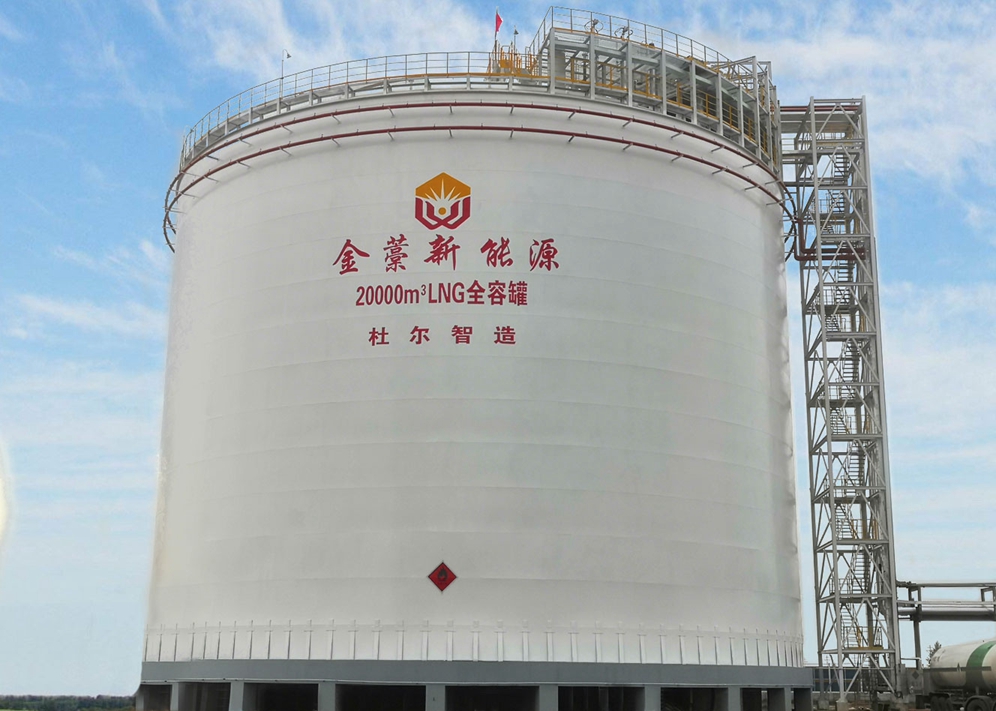

本儲罐為 20000m3LNG雙壁金屬全容罐，LNG 液體儲存于全容罐內罐（主容器）中，外罐（次容器）用于盛裝蒸發氣體及保冷材料。當內罐泄漏的情況下，依靠外罐熱角保護系統有效儲存部分 LNG 液體。
內外罐均為平底、圓筒形金屬儲罐，內罐頂為吊頂型式，通過吊桿懸掛于外罐拱頂支撐結構，外罐頂為球型拱頂，頂部支撐結構為肋環形網架。LNG 儲罐基礎采用混凝土高架承臺結構。
設備組成包括內外罐筒體、拱形外罐頂蓋、內吊頂、熱角保護層、配套儲罐內外管道系統、放空系統、潛液泵排液系統、底部絕熱層（含泡沫玻璃磚）、頂部及環形夾層絕熱層、儲罐頂部主操作平臺、安全泄放平臺、外圍走道平臺、內罐直梯、緊急逃生梯、閥門儀表電氣、盤梯、靜電接地等。
