2000m3LNG常壓罐預冷方案（3）

預冷的主要步驟

1、用金屬軟管將液氮槽車和低溫常壓罐連接妥當，槽車通過自增壓升壓；

2、將槽車頂部低溫氮氣向常壓罐內緩慢沖入,此時應打開常壓罐氣相手動和自動放空閥，排空氮氣；

3、緩慢打開槽車液相閥至較小開度，關閉槽車氣相閥，使用低溫液氮預冷，液氮應少量從常壓罐上進液閥進入(注意:閥門開度應小,因儲罐第一次充裝,本體為“熱罐”，如閥門開度較大，可能導致儲罐壓力迅速上升而導致罐體損壞。)。此過程需不斷向頂部氣相管排放氣體，控制內罐壓力不超過12KPa。

4、隨著預冷過程的進行，內罐溫度不斷下降，直至內罐下部溫度降到-100℃以下時，可適當增大進液量，充分預冷儲罐。

5、進液過程中要密切觀察記錄儲罐壓力，防止壓力升高。壓力升高要及時關閉進液閥。

6、以上過程中涉及到一部槽車卸完液體后，再次送液的再充裝程序，應按以上程序進行（省掉低溫氣體初步預冷程序）。

7、當儲罐預冷到一定程度后，罐內會開始積液，存留少量液體對系統中各管線進行充分預冷。

8、以上過程結束后，停止進液，預冷結束。

預冷時應檢查的內容

1、檢查外管路材質和焊縫是否出現裂紋等損壞現象；

2、因螺栓可能因冷縮而使預緊力減小，會出現法蘭連接部位泄漏。因此要重點檢漏，并冷緊法蘭；

3、檢查低溫閥門的密封性和靈活性，是否被凍住；

4、緊固管支撐；

5、預冷、冷緊結束且合格后，可對外管道進行保溫包扎工作。

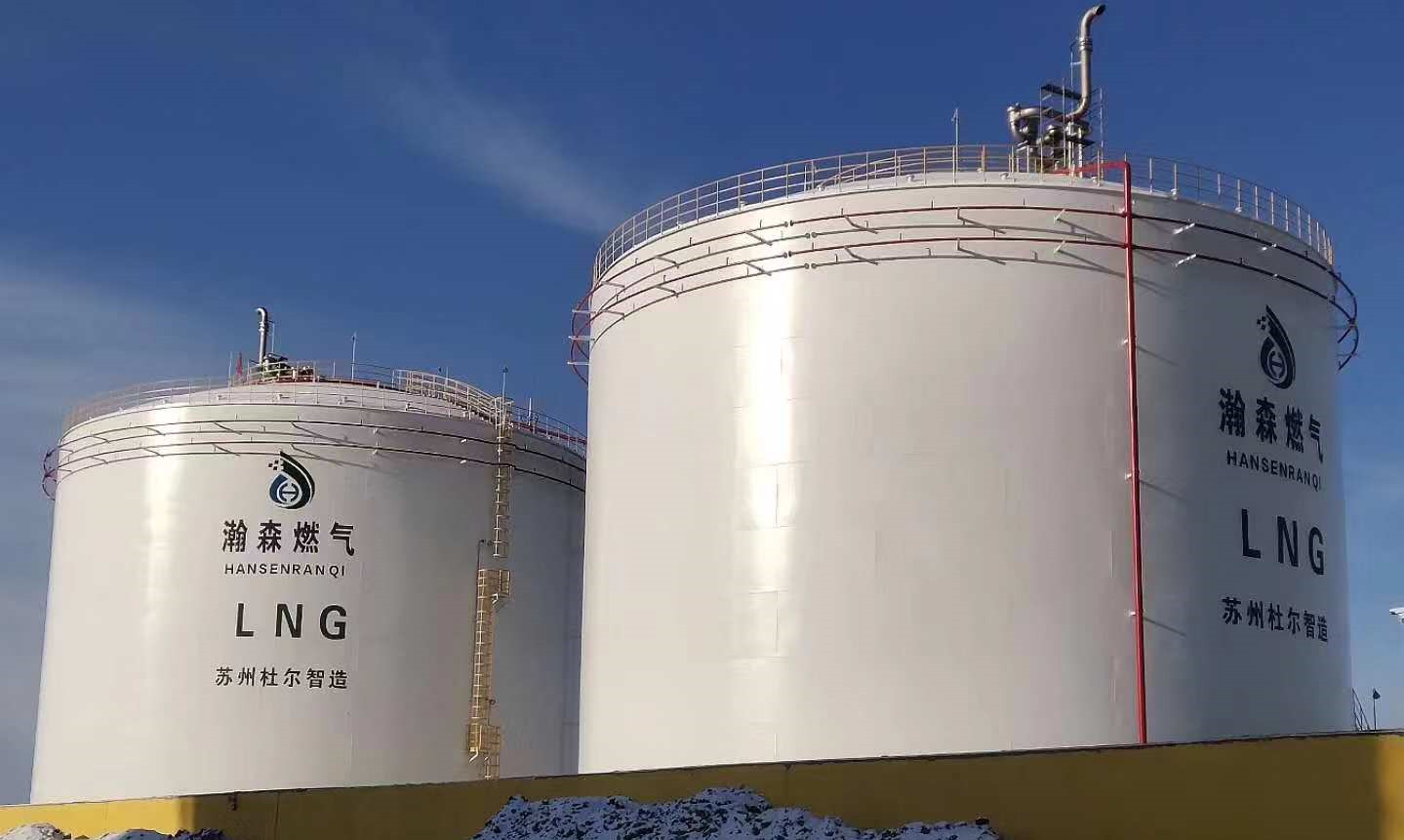

瀚森燃氣4臺10000m3LNG常壓儲罐 (5)_副本.jpg
