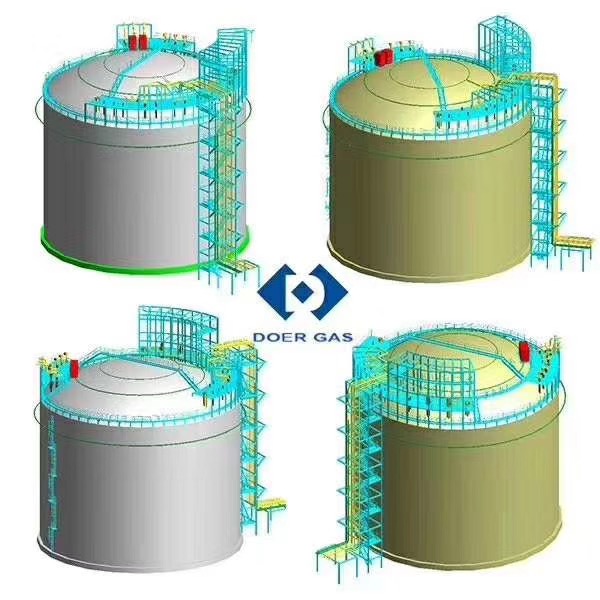

關于全容罐設備次容器介紹
全容罐設備次容器是一個具有拱頂的自支撐式、鋼制、密閉式儲罐。頂部框架結構采用徑向梁和環向梁組成的帶肋結構,整個次容器頂蓋板鋪設在頂部框架結構之上;
次容器在主容器正常操作條件下,作為儲存主要蒸發氣容器,并支撐主容器的絕熱層材料;
在主容器泄露的工況下,能夠儲存泄漏的全部 LNG,并保持結構上的氣密性,可以進行排氣;
次容器筒體設置多道加強筋結構加強,以保證能夠承受足夠的壓力和保持結構的穩定性;底板采用環形邊緣板與中幅板組合承壓結構,邊緣板采用對接焊,中幅板采用搭接焊，外底板和筒體板的材料為 S30408。
◇外頂蓋采用工字鋼和加強角鋼組成帶網狀環形肋拱頂結構，拱頂中心采用環形均力環，材料為 S30408（頂蓋框架圖見圖 1）
◇內吊頂用吊桿連接在外頂支撐結構件上；
◇內外底板采用環形邊緣板與中腹板組合承壓結構；
◇內外筒體采用加強圈結構加強，筒體板采用不等厚板設計。
