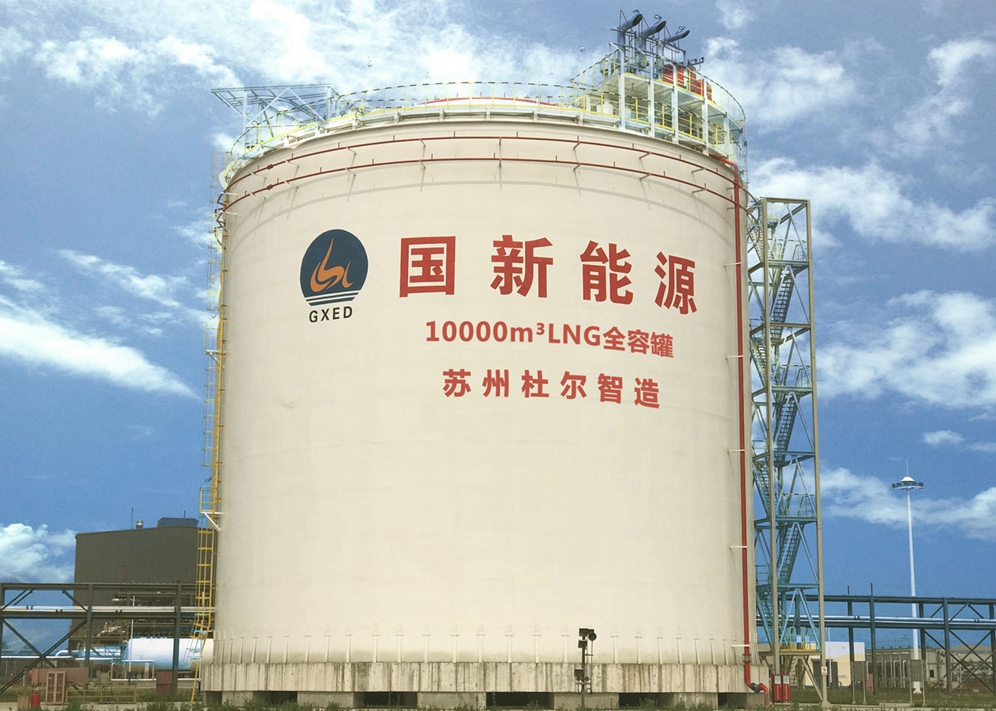

儲罐火災及翻滾工況下最大泄放量（ BOG）計算
泄放量的確定
一，根據規范 EN1473-2007 LNG儲罐泄壓裝置 泄放量考慮以下幾種情況產生的氣體量；
1 、熱量輸入造成的氣化
2 、充裝造成的排氣
3、 充裝造成的閃蒸
4 、大氣壓的變化
5 、潛液泵造成的再循環
6 、控制閥失靈
7、 翻滾
8 、火災
LNG 低溫常壓儲罐在正常操作中前 6 種引起儲罐超壓的概況都有可能發生，這些同時作為 BOG 氣體去火炬系統或壓縮機回收系統調節閥最大通過量的設計依據。
翻滾是一種極端工況，在大氣壓下，LNG 的沸點為-161℃，極易氣化，氣化比約為：1:600，當不同密度的 LNG 在儲罐內產生分層，會迅速上下翻動混合，瞬間大量氣化。火災、翻滾為非常工況條件，不應考慮同時發生，因此在計算泄放量時，只考慮外部火災或者翻滾，比較兩種工況下的 BOG 量取兩者中較大值。
二、外部火災工況
根據 GB/T20368-2006 的規定，泄放量計算公式為
H=71000×F×A 0.82 +H n
式中：
H： 總熱流量，W
F: 環境因子
A： 儲罐與火焰接觸的濕表面積，㎡
H n： 冷罐的正常漏熱量，W
對于大型儲罐，與火焰接觸的是表面積應為地面以上到 9.15 米（30ft）的面積。
儲罐本體：1
用水設施：1
壓降和倒空設施：1
地下儲罐：0
絕熱或者熱防護 F=U（904-Tt)/71000
注：U 是絕熱系統的總傳熱系數 W/ （m·K），用從 Tt 到 904℃溫度范圍內的平均值； Tt是在放空條件下容器內的介質溫度，對于 LNG 儲罐，取-165；
對于珠光砂保溫材料，保溫層厚度為 1000mm，絕熱系數為 0.022W/（m·K）；
計算絕熱總傳熱系數 U=0.022/1=0.022（因鋼板厚度較薄，在總絕熱系數計算時可將鋼板傳熱系數忽略不計），
則 F=0.022×（904+165）/71000=0.000275
