20000m3LNG全容罐消防噴淋水計算書
1. 20000m3LNG全容罐消防噴淋水計算書設計中采用的標準規范和依據
1）建筑設計防火規范（GB50016-2014）
2）石油化工企業設計防火規范（GB50160-2008）
3）水噴霧滅火系統設計規范（GB50219-2014）
4）石油天然氣工程設計防火規范（GB50183-2004）
2 設計范圍
對 LNG儲罐進行防護冷卻。
3 水噴霧系統設計計算
3.1 LNG 儲罐罐壁表面積計算
LNG 儲罐外筒體直徑 ?=36m，高 H=26.5m
LNG 儲罐罐壁表面積 S1=π·D×H =π×36×26.5m2 = 2997 m2
LNG 儲罐頂蓋為球面，其半徑 R=30.6m，高 H=5.85m
LNG 儲罐頂蓋表面積 S2=2π·R×H =2π×30.6×5.85m2 =1125 m2
3.2LNG 儲罐噴淋水量計算
3.2. 1 LNG 儲罐噴淋水噴霧強度

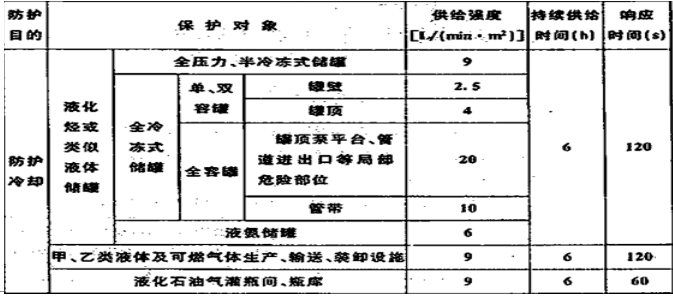

根據規范：
LNG 儲罐罐壁設計水噴霧強度：q1 = 2.5 L/min·m2 （該系數出自 GB50219-2014）
LNG 儲罐罐頂設計水噴霧強度：q2 = 4 L/min·m2（該系數出自 GB50219-2014）
水霧噴頭最小工作壓力: 0.2MPa
持續時間：6 h
3.2.2 LNG 儲罐噴淋水量計算
LNG 儲罐罐壁計算水量：Q1=S1×q1=7500 L/min
LNG 儲罐罐頂計算水量：Q2=S2×q2 = 4500 L/min
噴淋水量總和：Q= Q1+Q2=12000 L/min
3.3 LNG 儲罐噴頭數量計算
3.3.1 單個水霧噴頭流量
q=K·（10P）1/2
q-----每個水霧噴頭流量, L/min
K-----水霧噴頭的流量系數
P-----水霧噴頭的最不利點工作壓力, Mpa
本項目罐壁選用的消防噴頭型號為：ZSTMB-40-120，水霧噴頭噴霧角度
? =120 ?
流量系數：K=40；P 取最小值：P=0.2MPa
q=K·（10P）1/2=56.6 L/min
本項目罐頂選用的消防噴頭型號為：ZSTWC-28-120，水霧噴頭噴霧角度
? =120 ?
流量系數：K=28；P 取最小值：P=0.2MPa
q=K·（10P）1/2=39.6 L/min
3.3.2 噴頭數量計算
1、按水量計算噴頭數量：
罐壁噴頭數量：n1= Q1/q=7500/56.6=132.5
罐頂噴頭數量：n2= Q2/q=4500/39.6=113.6
綜上所述：頂部噴頭數量：114 個，罐壁噴頭數量：134 個，共計 248 個。
