關于2000m3LNG儲罐焊縫檢查

關于2000m3LNG儲罐焊縫檢查，焊縫必須進行外觀檢查，其焊縫高度、寬度、咬邊量等應符合下表要求。

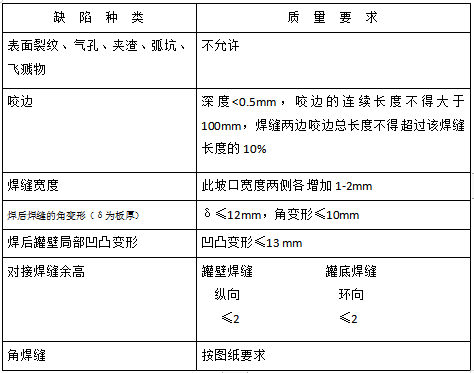

焊縫外觀質量要求一覽表

焊縫檢測根據設計文件和規范要求進行探傷（RT）、著色(PT)，具體要求如下：

1、內槽主體對接焊縫檢測要求按JB/T4730.2-2005 100% RT射線無損檢測，Ⅱ級合格。

2、外槽主體對接焊縫檢測要求按JB/T4730.2-2005 100% PT 著色檢測，Ⅰ級合格。

3、內外槽底板與筒體之間的角焊縫需100％ PT 著色檢測，并用真空箱滲漏檢查。

4、管路檢測要求：對于液相管路，所有對接焊縫作100％ RT射線檢測，Ⅱ級合格；對于氣相管路，當DN＞20時，對接焊縫作100％射線檢測，Ⅱ級合格；當DN≤20時，用PT檢測，Ⅰ級合格；全部角焊縫進行 PT檢測，Ⅰ級合格。所有檢測需按照JB/T4730.2-2005執行。
