儲罐火災及翻滾工況下最大泄放量（ BOG）計算（下）
關于儲罐火災及翻滾工況下最大泄放量（BOG)計算（下）：液體翻滾泄放量的計算比較復雜，按照標準 EN1473-2007 規定，翻滾產生的閃蒸氣體量應該使用有效的規范進行計算。如果無模式可使用
翻滾時的流量可計算為：
V B =100V T
VT=V×η×ρ/24
式中：
V B ：翻滾產生的閃蒸氣體量 Kg/h；
V T ：正常操作下，環境溫度升高帶來熱量產生的蒸汽（按夏季工況）；
V：儲罐的有效體積，即設計液位下儲罐能儲存的液體體積，忽略浸沒在液體中構件（如
各種管道，內直梯等）所占的體積；
η： 儲罐的日蒸發率（按充滿純 LNG）；
ρ ： LNG 密度；
5.2.4、計算
比較兩種工況下的泄放量，LNG 儲罐安全閥的泄放量按照兩者較大值確定。

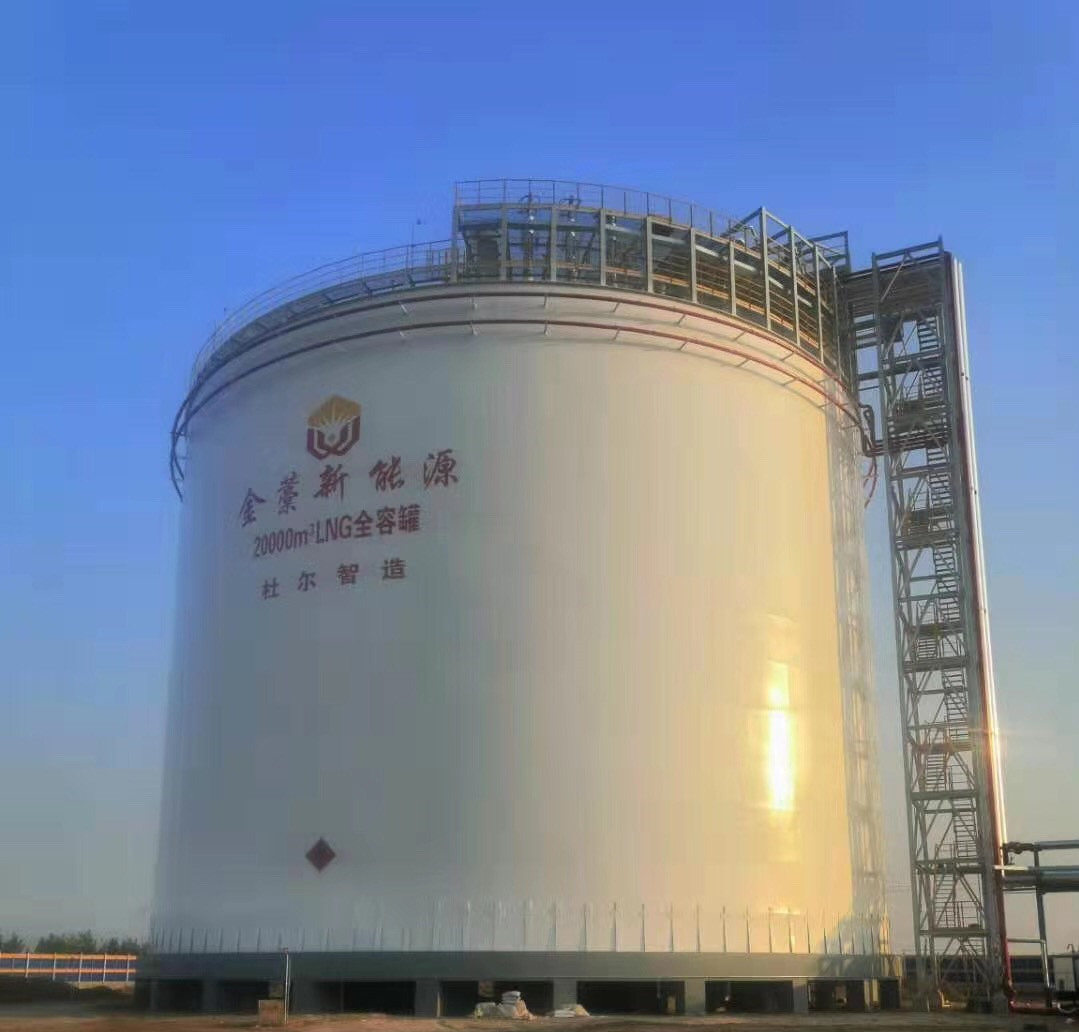

該項目為 20000 立方 LNG 全容罐，結構為吊頂拱頂結構，夾層彈性氈、為珠光砂保溫材料。
其參數如下：
內罐罐壁直徑：36 米 外罐直徑 26.5 米
內罐壁高度：34 米 外罐高度 24 米
儲罐有效體積 20000 m3
儲罐基礎高度 2.2 米（為儲罐基礎上表面離地面距離，暫定 2.2 米）
LNG 密度： 480 Kg/m3
環境因子 F 0.000275
日蒸發率 （儲罐靜態蒸發率計算按照 0.08%考慮，考慮余量）
火焰高度 9.15 米
設計液位高度 H 21.2 米
LNG 氣化潛熱 508.85 KJ/Kg
外部火災工況計算：
火災傳熱量： H=71000×F×A 0.82 +H n
=71000×0.000275×（π×36×（9.15-2.2）） 0.82
= 71000×0.000275×236.6 W
=4620W
泄壓狀態下 LNG 氣化潛熱 508.85 KJ/Kg
單獨由火災引起的傳熱量：W1=4620×3600/（1000×508.85）=32.69Kg/h
儲罐正常狀態下由靜態蒸發產生的 BOG 量：
Wn=V×η×ρ/24=20747×0.08%×480/24=166.5Kg/h=331Nm3/h；
其中：V=π×（34/2） 2 ×23=20747m3，為儲罐設計液位時盛裝液體量；
火災工況下，產生的氣化量為儲罐靜態蒸發和單獨由火災引起的氣化量之和：
W 火災 =W1+Wn=32.69+331=192.64Kg/h=363.69Nm3/h；
翻滾工況：W 翻滾 =V B=100Wn=33100Kg/h=41375Nm3/h；
